BPMN 2.0 简介

Doubao 中英对照 BPMN 2.0 Introduction

什么是 BPMN？​

BPMN 是一种被广泛接受和支持的、用于表示流程的标准建模语言 OMG BPMN Standard。

定义流程​

注意

本简介的编写假设你使用 Eclipse IDE 来创建和编辑文件。不过其中几乎没有什么是 Eclipse 特有的，你可以使用任何自己喜欢的其他工具来创建包含 BPMN 2.0 的 XML 文件。

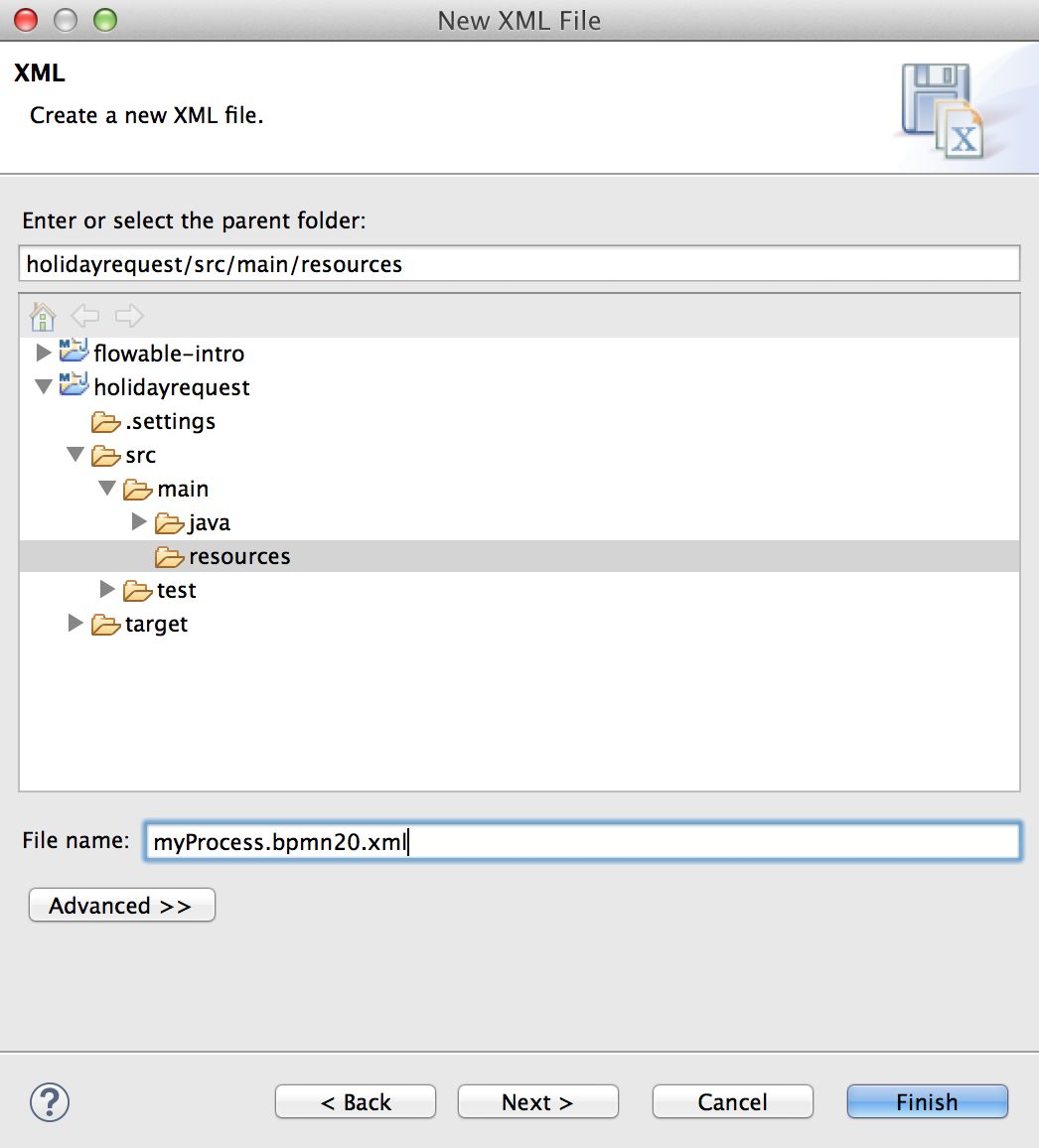

新建一个 XML 文件（在任意项目上右键，选择 New→Other→XML-XML File）并给它命名。请确保该文件以 .bpmn20.xml 或 .bpmn 结尾，否则引擎不会在部署时拾取它。

new.bpmn.procdef

BPMN 2.0 模式的根元素是 definitions 元素。在该元素内部，可以给出多个流程定义（不过我们建议每个文件只放一个流程定义，因为这样可以简化后续开发过程中的维护）。一个空的流程定义如下所示。请注意，最小化的 definitions 元素只需要 xmlns 和 targetNamespace 声明。targetNamespace 可以是任意值，可用于对流程定义进行分类。

<definitions
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
  xmlns:flowable="http://flowable.org/bpmn"
  targetNamespace="Examples">

  <process id="myProcess" name="My First Process">
    ..
  </process>

</definitions>

你也可以选择添加 BPMN 2.0 XML 模式的在线 schema 位置，作为 Eclipse 中 XML catalog 配置的替代。

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL
                    http://www.omg.org/spec/BPMN/2.0/20100501/BPMN20.xsd

process 元素有两个属性：

  • id：该属性必填，映射到 Flowable ProcessDefinition 对象的 key 属性。之后可以通过 RuntimeService 上的 startProcessInstanceByKey 方法，使用该 id 启动该流程定义的新流程实例。该方法总是使用该流程定义的最新部署版本。
  • 这里需要注意，这与调用 startProcessInstanceById 方法不同：后者期望的是 Flowable 引擎在部署时生成的 String ID（可以通过调用 processDefinition.getId() 方法获取该 ID）。生成 ID 的格式为 'key:version'，且长度限制为 64 个字符。如果收到 FlowableException 提示生成的 ID 过长，请限制流程 key 字段中的文本长度。
  • name：该属性可选，映射到 ProcessDefinition 的 name 属性。引擎本身不使用该属性，因此可以用于在用户界面中显示更友好的名称。
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess");

入门：10 分钟教程​

本节将介绍一个非常简单的业务流程，我们将用它来引入一些基本的 Flowable 概念和 Flowable API。

前提条件​

本教程假设你已经运行了 Flowable 演示环境，并且正在使用独立的 H2 服务器。编辑 db.properties，设置 jdbc.url=jdbc:h2:tcp://localhost/flowable，然后按照 H2 文档运行独立服务器。

目标​

本教程的目标是了解 Flowable 以及一些基本的 BPMN 2.0 概念。最终产物将是一个简单的 Java SE 程序：它部署一个流程定义，然后通过 Flowable 引擎 API 与该流程交互。我们还会简单提及 Flowable 周边的一些工具。当然，在围绕你的业务流程构建自己的 Web 应用时，本中学到的内容同样适用。

用例​

用例很简单：我们有一家公司，就叫它 BPMCorp。在 BPMCorp，每个月需要为公司股东编写一份财务报告。这是会计部门的职责。报告完成后，高层管理人员中的一员需要在文件发送给所有股东之前批准该文件。

流程图​

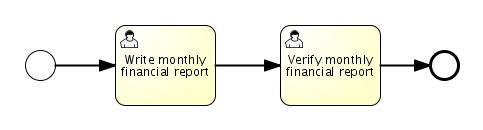

上面描述的业务流程可以使用 Flowable Designer 以图形方式定义。不过在本教程中，我们将亲自编写 XML，因为在这个阶段这样学习效果最好。我们流程的图形化 BPMN 2.0 表示如下：

financial.report.example.diagram

我们看到的是一个空开始事件（左侧圆圈），后面跟着两个用户任务：'Write monthly financial report' 和 'Verify monthly financial report'，最后以一个空结束事件结束（右侧粗边框圆圈）。

XML 表示​

该业务流程的 XML 版本（FinancialReportProcess.bpmn20.xml）如下所示。可以很容易地识别出我们流程的主要元素（点击链接可跳转到该 BPMN 2.0 构造的详细章节）：

  • （空）开始事件告诉我们流程的入口是什么。
  • 用户任务声明是我们流程中人工任务的表示。请注意，第一个任务分配给 accountancy 组，而第二个任务分配给 management 组。关于如何将用户和组分配给用户任务，详见用户任务分配章节。
  • 流程在到达空结束事件时结束。
  • 各元素之间通过顺序流相互连接。这些顺序流有源和目标，定义了顺序流的方向。
<definitions id="definitions"
  targetNamespace="http://flowable.org/bpmn20"
  xmlns:flowable="http://flowable.org/bpmn"
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">

    <process id="financialReport" name="Monthly financial report reminder process">

      <startEvent id="theStart" />

      <sequenceFlow id="flow1" sourceRef="theStart" targetRef="writeReportTask" />

      <userTask id="writeReportTask" name="Write monthly financial report" >
        <documentation>
          Write monthly financial report for publication to shareholders.
        </documentation>
        <potentialOwner>
          <resourceAssignmentExpression>
            <formalExpression>accountancy</formalExpression>
          </resourceAssignmentExpression>
        </potentialOwner>
      </userTask>

      <sequenceFlow id="flow2" sourceRef="writeReportTask" targetRef="verifyReportTask" />

      <userTask id="verifyReportTask" name="Verify monthly financial report" >
        <documentation>
          Verify monthly financial report composed by the accountancy department.
          This financial report is going to be sent to all the company shareholders.
        </documentation>
        <potentialOwner>
          <resourceAssignmentExpression>
            <formalExpression>management</formalExpression>
          </resourceAssignmentExpression>
        </potentialOwner>
      </userTask>

      <sequenceFlow id="flow3" sourceRef="verifyReportTask" targetRef="theEnd" />

      <endEvent id="theEnd" />

    </process>

</definitions>

启动流程实例​

我们现在已经为业务流程创建了流程定义。从这样的流程定义出发，可以创建流程实例。在本场景中，一个流程实例对应某个月份一份财务报告的创建和审核。任意月份的所有流程实例共享同一个流程定义。

要想从给定的流程定义创建流程实例，必须先部署该流程定义。部署一个流程定义意味着两件事：

  • 流程定义将被存储在为你的 Flowable 引擎配置的持久化数据存储中。因此，通过部署我们的业务流程，可以确保引擎在重启后仍能找到该流程定义。
  • BPMN 2.0 流程 XML 将被解析为内存对象模型，可以通过 Flowable API 对其进行操作。

更多关于部署的信息可以在专门的部署章节中找到。

如该节所述，部署可以通过多种方式进行。其中一种方式是通过 API，如下所示。请注意，与 Flowable 引擎的所有交互都是通过其服务完成的。

Deployment deployment = repositoryService.createDeployment()
  .addClasspathResource("FinancialReportProcess.bpmn20.xml")
  .deploy();

现在可以使用我们在流程定义中定义的 id（见 XML 中的 process 元素）启动一个新的流程实例。请注意，在 Flowable 术语中，这个 id 被称为 key。

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("financialReport");

这将创建一个流程实例，它会首先经过开始事件。开始事件之后，它沿着所有外向顺序流（本例中只有一条）前进，到达第一个任务（'write monthly financial report'）。Flowable 引擎现在会将一个任务存储在持久化数据库中。此时，附加到任务上的用户或组分配会被解析并存入数据库。需要重点注意的是，Flowable 引擎会持续执行流程步骤，直到到达等待状态，例如用户任务。在这样的等待状态下，流程实例的当前状态会被存储在数据库中。它会保持在该状态，直到某个用户决定完成自己的任务。到那时，引擎将继续执行，直到到达新的等待状态或流程结束。如果在此期间引擎重启或崩溃，流程状态在数据库中是安全可靠的。

任务创建之后，startProcessInstanceByKey 方法就会返回，因为用户任务活动是等待状态。在我们的场景中，任务分配给了一个组，这意味着该组的每个成员都是执行该任务的候选人。

现在我们可以把这些内容组合起来，创建一个简单的 Java 程序。新建一个 Eclipse 项目，并将 Flowable JAR 及其依赖添加到 classpath（这些可以在 Flowable 发行版的 libs 文件夹中找到）。在调用 Flowable 服务之前，必须先构建一个 ProcessEngine，通过它获得对服务的访问。这里我们使用 'standalone' 配置，它构建的 ProcessEngine 使用与演示环境相同的数据库。

你可以在此下载流程定义 XML。该文件包含上面所示的 XML，同时还包含必要的 BPMN图交换信息，用于在 Flowable 工具中可视化该流程。

public static void main(String[] args) {

  // Create Flowable process engine
  ProcessEngine processEngine = ProcessEngineConfiguration
    .createStandaloneProcessEngineConfiguration()
    .buildProcessEngine();

  // Get Flowable services
  RepositoryService repositoryService = processEngine.getRepositoryService();
  RuntimeService runtimeService = processEngine.getRuntimeService();

  // Deploy the process definition
  repositoryService.createDeployment()
    .addClasspathResource("FinancialReportProcess.bpmn20.xml")
    .deploy();

  // Start a process instance
  runtimeService.startProcessInstanceByKey("financialReport");
}

任务列表​

现在我们可以通过添加以下逻辑，使用 TaskService 检索这个任务：

List<Task> tasks = taskService.createTaskQuery().taskCandidateUser("kermit").list();

请注意，我们传给该操作的用户必须是 accountancy 组的成员，因为这是在流程定义中声明的：

<potentialOwner>
  <resourceAssignmentExpression>
    <formalExpression>accountancy</formalExpression>
  </resourceAssignmentExpression>
</potentialOwner>

我们也可以使用任务查询 API，通过组名得到相同结果。现在可以在代码中添加以下逻辑：

TaskService taskService = processEngine.getTaskService();
List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();

由于我们将 ProcessEngine 配置为使用与演示环境相同的数据库，现在可以登录 Flowable IDM。以 admin/test 登录，创建 2 个新用户 kermit 和 fozzie，并给他们两人 Access the workflow application 权限。然后创建 2 个新的组织组，名为 accountancy 和 management，并将 fozzie 添加到新的 accountancy 组，将 kermit 添加到 management 组。

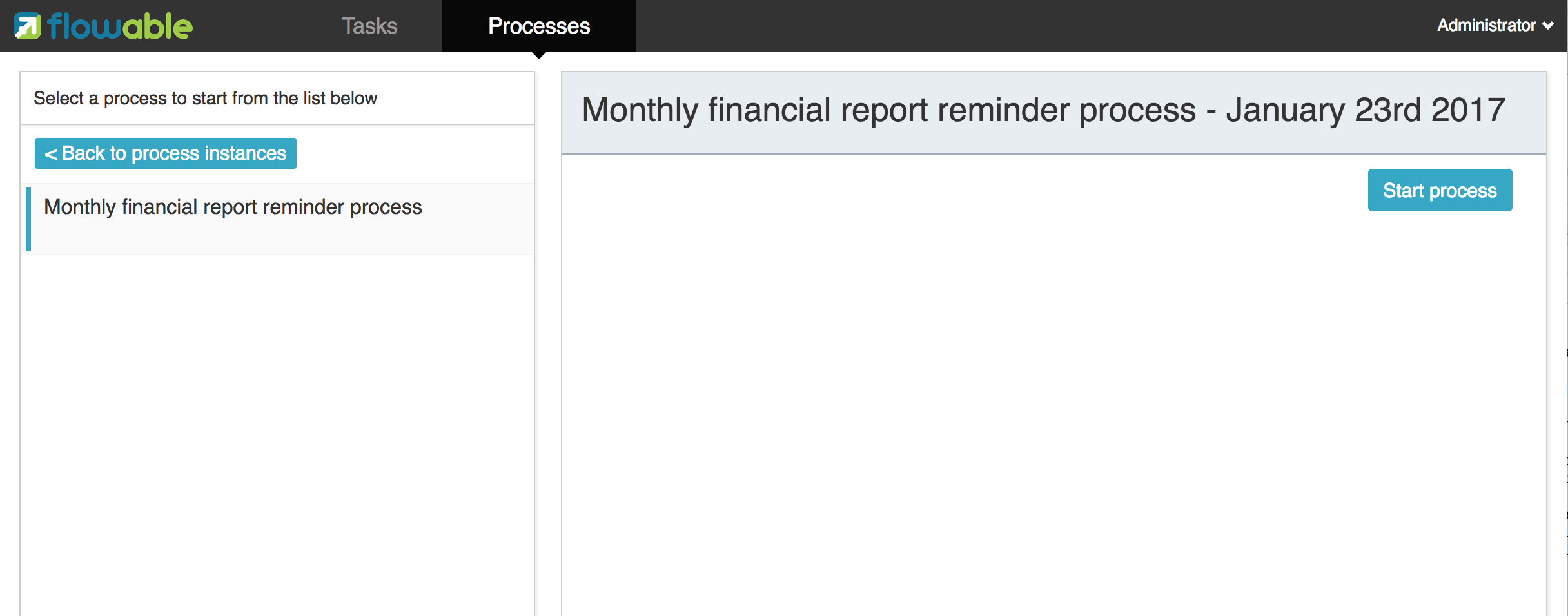

然后以 fozzie 登录 Flowable task 应用，我们会发现：选择 Task App，再进入其 Processes 页面，选择 'Monthly financial report' 流程，即可启动我们的业务流程。

bpmn.financial.report.example.start.process

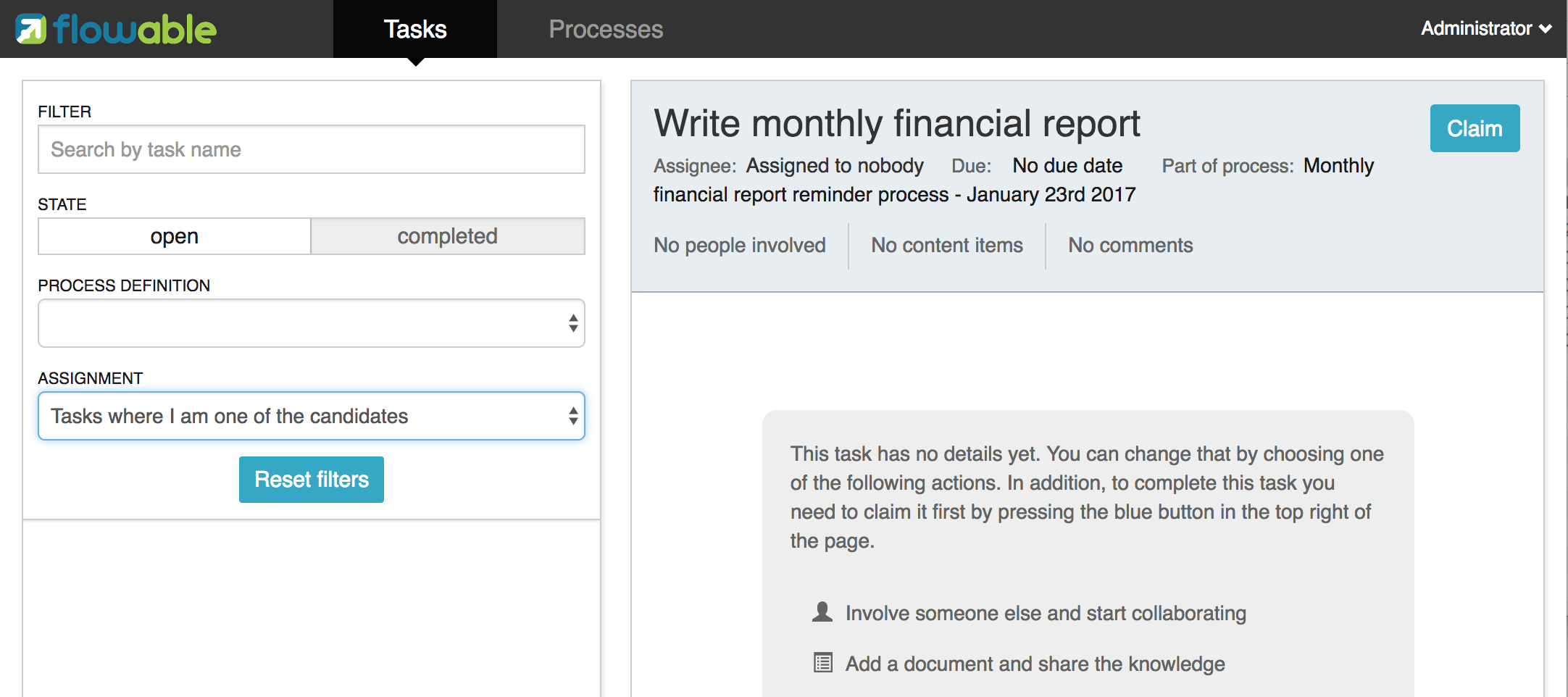

如前所述，流程会执行到第一个用户任务为止。由于我们是以 fozzie 登录的，启动流程实例后，可以看到有一个新的候选任务可供他处理。选择 Tasks 页面查看这个新任务。请注意，即使流程是由其他人启动的，该任务对 accountancy 组的每个人来说仍会作为候选任务可见。

bpmn.financial.report.example.task.assigned

认领任务​

现在会计师需要认领该任务。认领任务后，该特定用户将成为任务的办理人（assignee），该任务将从 accountancy 组其他成员的每个任务列表中消失。以编程方式认领任务如下：

taskService.claim(task.getId(), "fozzie");

该任务现在位于认领该任务的用户的个人任务列表中。

List<Task> tasks = taskService.createTaskQuery().taskAssignee("fozzie").list();

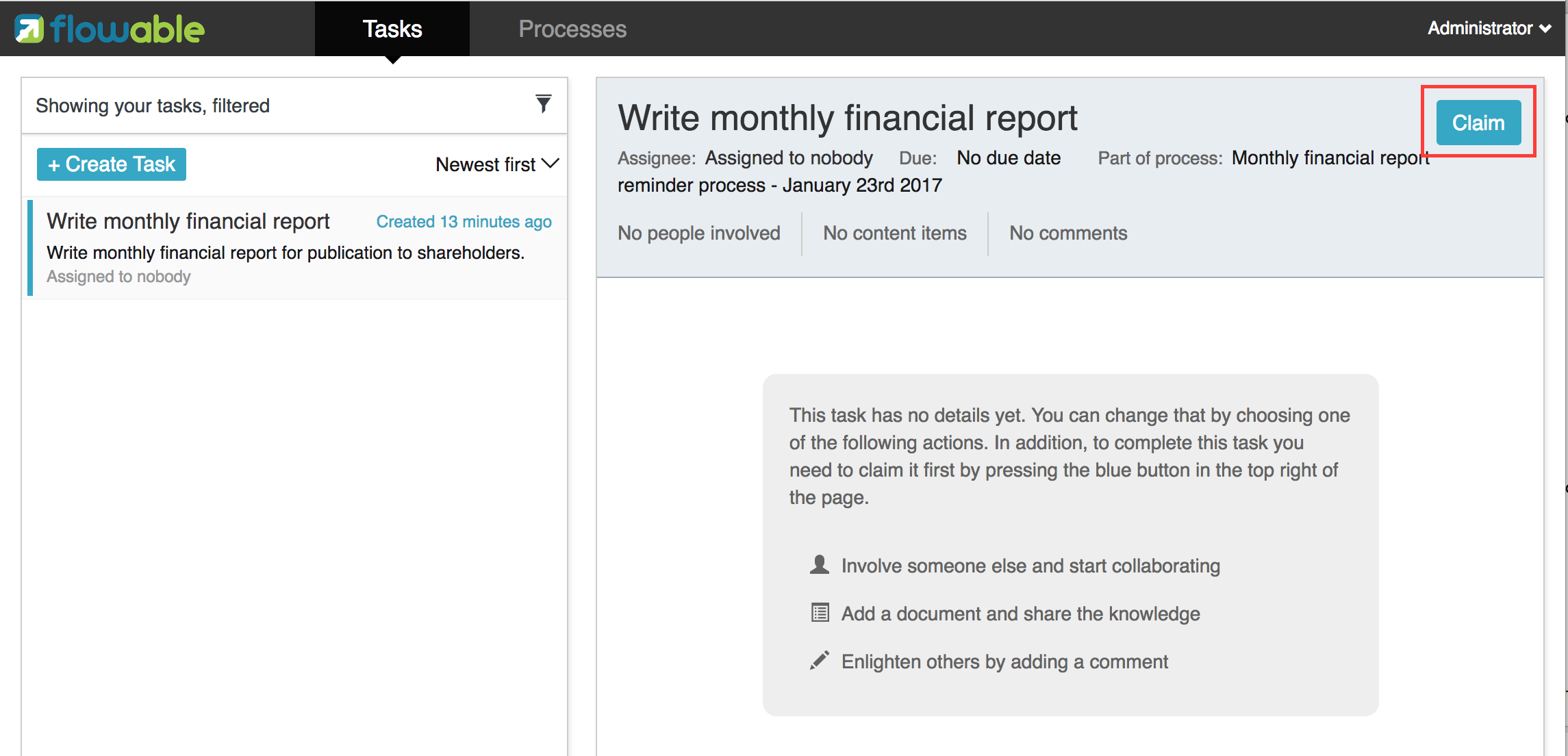

在 Flowable Task 应用中，点击 claim 按钮会调用同一操作。任务现在将移到登录用户的个人任务列表中。你还会看到任务的办理人已更改为当前登录用户。

bpmn.financial.report.example.claim.task

完成任务​

会计师现在可以开始编写财务报告。报告完成后，他可以完成任务，这意味着该任务的所有工作都已完成。

taskService.complete(task.getId());

对 Flowable 引擎而言，这是一个外部信号，表示流程实例的执行现在可以继续。任务本身会从运行时数据中移除。任务的唯一外向迁移被遵循，执行前进到第二个任务（'verification of the report'）。分配第二个任务时将使用与第一个任务相同的机制，唯一的小差别是该任务分配给 management 组。

在演示环境中，完成任务是通过点击任务列表中的 complete 按钮来完成的。由于 Fozzie 不是会计师，我们需要退出 Flowable Task 应用，并以 kermit（他是经理）身份登录。第二个任务现在出现在未分配的任务列表中。

结束流程​

审核任务可以按与之前完全相同的方式检索和认领。完成第二个任务后，流程执行将前进到结束事件，从而结束该流程实例。流程实例及所有相关运行时执行数据都会从数据存储中移除。

以编程方式，你也可以使用 historyService 验证流程已经结束：

HistoryService historyService = processEngine.getHistoryService();
HistoricProcessInstance historicProcessInstance =
historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());

代码概览​

把前几节的所有代码片段组合起来，应该就能得到类似下面的代码。该代码考虑到你可能已经通过 Flowable 应用 UI 启动过几个流程实例。它检索的是任务列表而不是单个任务，因此总是有效：

public class TenMinuteTutorial {

  public static void main(String[] args) {

    // Create Flowable process engine
    ProcessEngine processEngine = ProcessEngineConfiguration
      .createStandaloneProcessEngineConfiguration()
      .buildProcessEngine();

    // Get Flowable services
    RepositoryService repositoryService = processEngine.getRepositoryService();
    RuntimeService runtimeService = processEngine.getRuntimeService();

    // Deploy the process definition
    repositoryService.createDeployment()
      .addClasspathResource("FinancialReportProcess.bpmn20.xml")
      .deploy();

    // Start a process instance
    String procId = runtimeService.startProcessInstanceByKey("financialReport").getId();

    // Get the first task
    TaskService taskService = processEngine.getTaskService();
    List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();
    for (Task task : tasks) {
      System.out.println("Following task is available for accountancy group: " + task.getName());

      // claim it
      taskService.claim(task.getId(), "fozzie");
    }

    // Verify Fozzie can now retrieve the task
    tasks = taskService.createTaskQuery().taskAssignee("fozzie").list();
    for (Task task : tasks) {
      System.out.println("Task for fozzie: " + task.getName());

      // Complete the task
      taskService.complete(task.getId());
    }

    System.out.println("Number of tasks for fozzie: "
            + taskService.createTaskQuery().taskAssignee("fozzie").count());

    // Retrieve and claim the second task
    tasks = taskService.createTaskQuery().taskCandidateGroup("management").list();
    for (Task task : tasks) {
      System.out.println("Following task is available for management group: " + task.getName());
      taskService.claim(task.getId(), "kermit");
    }

    // Completing the second task ends the process
    for (Task task : tasks) {
      taskService.complete(task.getId());
    }

    // verify that the process is actually finished
    HistoryService historyService = processEngine.getHistoryService();
    HistoricProcessInstance historicProcessInstance =
      historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
    System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());
  }

}

未来增强​

很容易看出，这个业务流程过于简单，无法在现实中使用。不过，随着你逐步了解 Flowable 中可用的 BPMN 2.0 构造，你将能够通过以下方式增强该业务流程：

  • 定义网关，让经理可以拒绝财务报告并为会计师重新创建任务，从而走与批准报告不同的路径。
  • 声明并使用变量来存储或引用报告，使其可以在表单中可视化。
  • 在流程末尾定义一个服务任务，将报告发送给每位股东。
  • 等等。
