DMN 1.1 简介

Doubao 中英对照 DMN 1.1 Introduction

什么是 DMN？

决策模型与记号（DMN）是由 Object Management Group 发布的标准。它是一种用于在组织内描述和建模可重复决策的标准方法，以确保决策模型可在不同组织之间互换。

什么是 DMN 定义

DMN 1.1 模式的根元素是一个 definitions 元素。在该元素内可以定义多个决策定义（不过我们建议每个文件只放一个决策定义，因为这会简化后续开发过程中的维护）。每个决策内可以定义一个表达式。表达式有多种类型。在 Flowable 中，目前支持 decision table（决策表）表达式类型。

<definitions xmlns="http://www.omg.org/spec/DMN/20151101"
  namespace="http://www.flowable.org/dmn"
  name="DetermineDiscount">

  <decision id="DET_DISC_1" name="DetermineDiscount">

    <decisionTable id="determineDiscountTable1" hitPolicy="FIRST">
      ..
    </decisionTable>

  </decision>

</definitions>

创建 DMN 定义

可以用纯文本编辑器创建 DMN 定义，但在本示例中，我们先使用 Flowable modeler 中自带的决策表编辑器。

我们将实现一个非常简单的用例：根据客户类别确定折扣百分比。

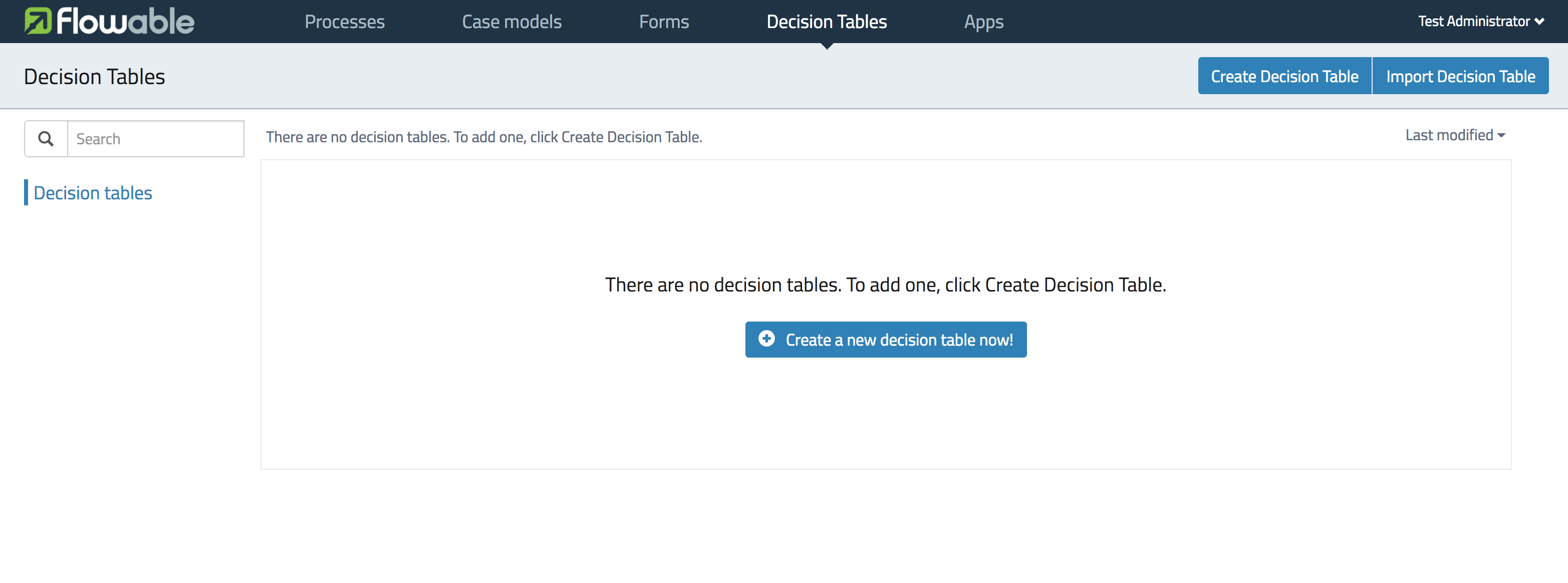

首先在 Flowable modeler 中打开决策表部分。

decision tables 1

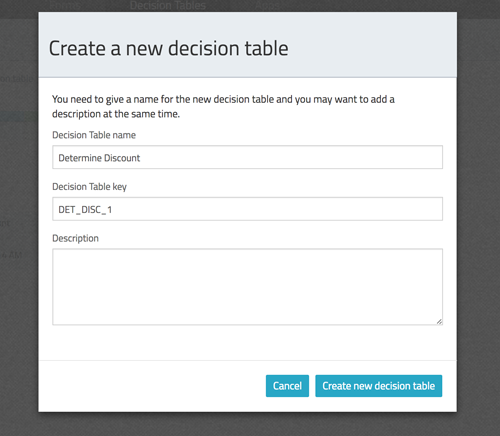

然后选择 Create Decision Table。

decision tables 2

提供决策表名称和唯一的决策表 key，并选择 Create new decision table。

decision tables 3

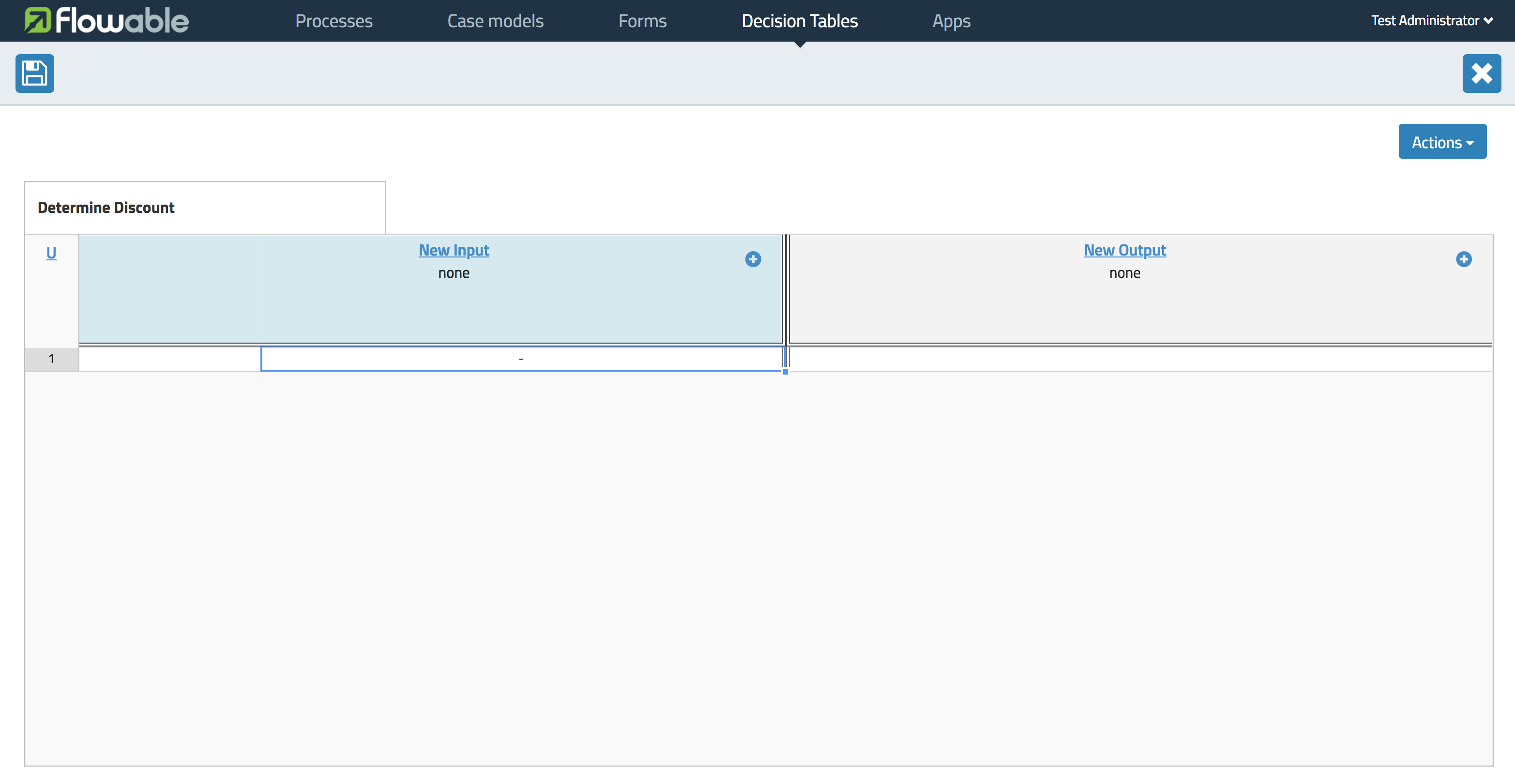

现在就可以定义决策表了。下面介绍编辑器中展示的内容。

命中策略

在左上角可以选择命中策略。

共有 7 种命中策略可用；

单命中

FIRST：可以匹配多条（重叠的）规则，且输出项不同。返回按规则顺序排列的第一个命中（并且可以停止求值）。
UNIQUE：不可能重叠，所有规则互不相交。只能匹配一条规则。
ANY：可能存在重叠，但所有匹配规则对每个输出都显示相同的输出项，因此可以使用任意一个匹配。如果输出项不相等，则命中策略不正确，结果将为空并标记为失败。当严格模式禁用时，最后一条有效规则将作为结果。（该违规将以校验消息的形式呈现）
PRIORITY：可以匹配多条规则，且输出项不同。该策略返回具有最高输出优先级的匹配规则。输出优先级在输出值的有序列表中按优先级递减顺序指定。

When [strict mode](dmn/ch02-Configuration.md#strict-mode) is disabled and there are no output values defined the first valid rule be the result. (The violation will be present as a validation message)

多命中

OUTPUT ORDER：按输出优先级递减顺序返回所有命中。输出优先级在输出值的有序列表中按优先级递减顺序指定。
RULE ORDER：按规则顺序返回所有命中。
COLLECT：按任意顺序返回所有命中。可以添加操作符（“+”、“<”、“>”、“#”）以对输出应用一个简单函数。如果没有操作符，结果是所有输出项的列表。

-   \+ (sum): the result of the decision table is the sum of all the distinct outputs.

-   &lt; (min): the result of the decision table is the smallest value of all the outputs.

-   &gt; (max): the result of the decision table is the largest value of all the outputs.

-   \# (count): the result of the decision table is the number of outputs.

（在 DMN 规范 1.2 版本之前，count collect 命中策略的定义说明只考虑不同的输出。在保存决策表时选择 Force DMN 1.1 仍可强制使用此行为）

输入与输出表达式

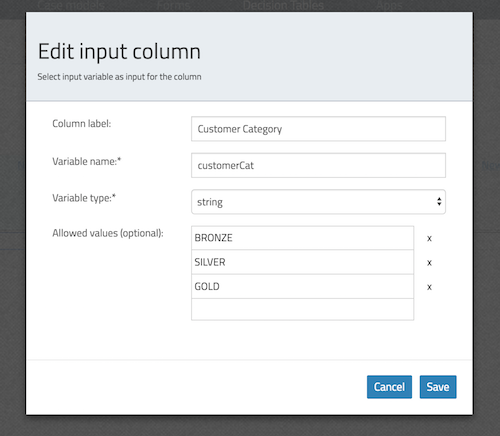

决策表本身的表头分为两部分：蓝色和绿色。蓝色部分是输入表达式；绿色部分是输出表达式。

decision tables 4

在输入表达式中，你可以定义将在规则输入项的表达式中使用的变量（下文解释）。可以通过选择 Add Input（右键选项菜单或点击加号图标）来定义多个输入表达式。

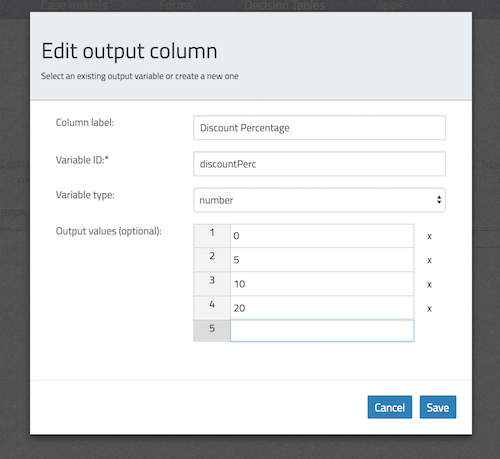

decision tables 5

在输出表达式中，你可以定义将创建什么变量来形成决策表执行的结果（该变量的值由输出项表达式决定；下文解释）。可以通过选择 Add Output（右键选项菜单或点击加号图标）来定义多个输出表达式。

规则

每条规则由一个或多个输入项和一个或多个输出项组成。
输入项是一个将针对（该“列”的）输入变量求值的表达式。当所有输入项求值为 true 时，该规则被视为 true，并对输出项求值。

注意

DMN 规范定义了一种表达式语言：(S)-FEEL。目前我们尚不支持规范的这一部分。在 Flowable DMN 中，我们使用 JUEL 作为表达式语言。

decision tables 6

要输入表达式，双击相应的单元格。
在本示例中，输入表达式 == BRONZE。结合相应输入表达式（列头）中定义的变量，运行时这将形成完整表达式 customerCat == "BRONZE"。

decision tables 7

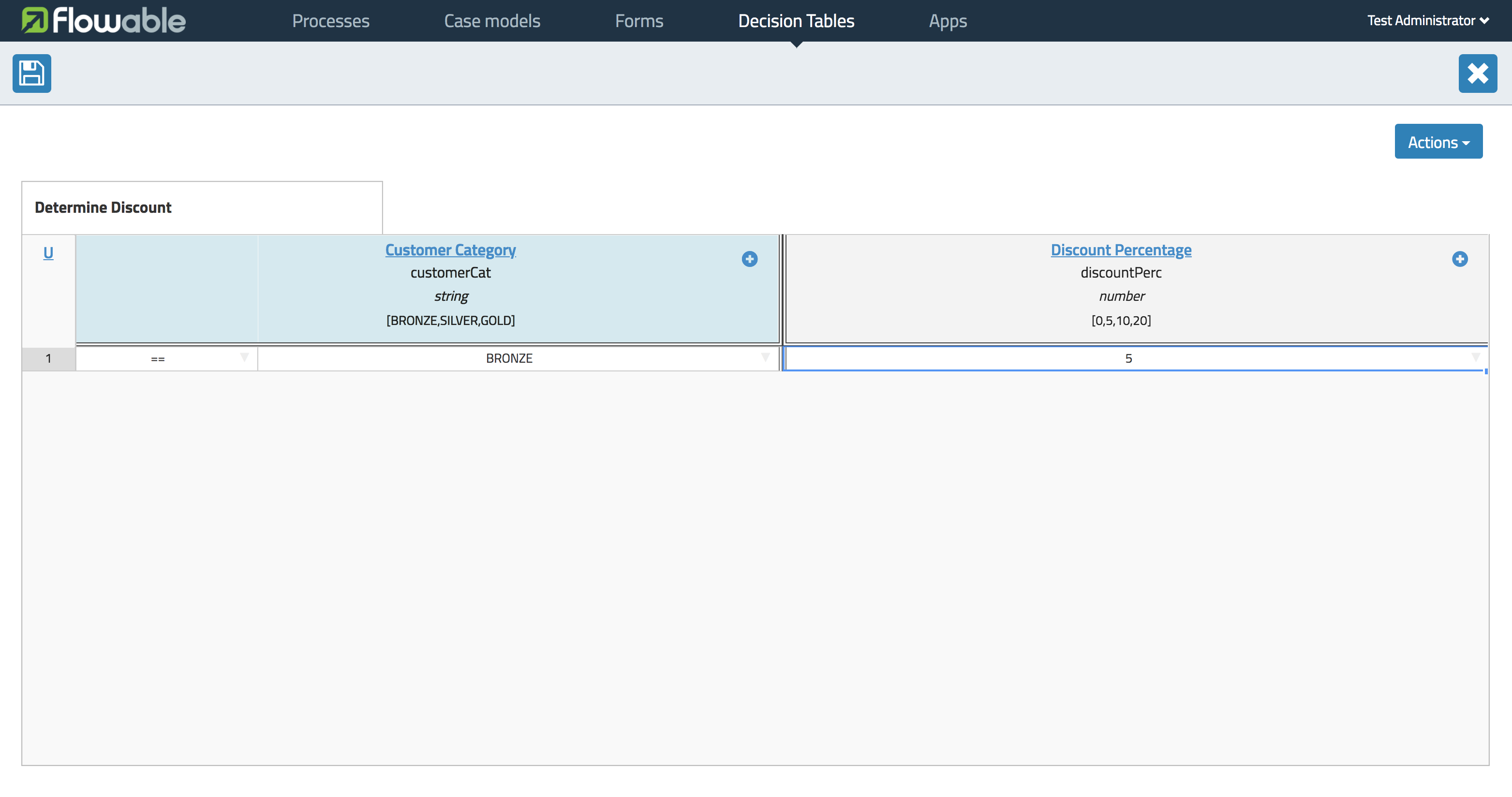

要输入输出表达式，双击相应的单元格。
本示例中输入表达式 5。这实际上更像是一次隐式赋值。当该规则的所有输入项求值为 true 时，值 5 将被赋给相应输出项（列）中的变量。

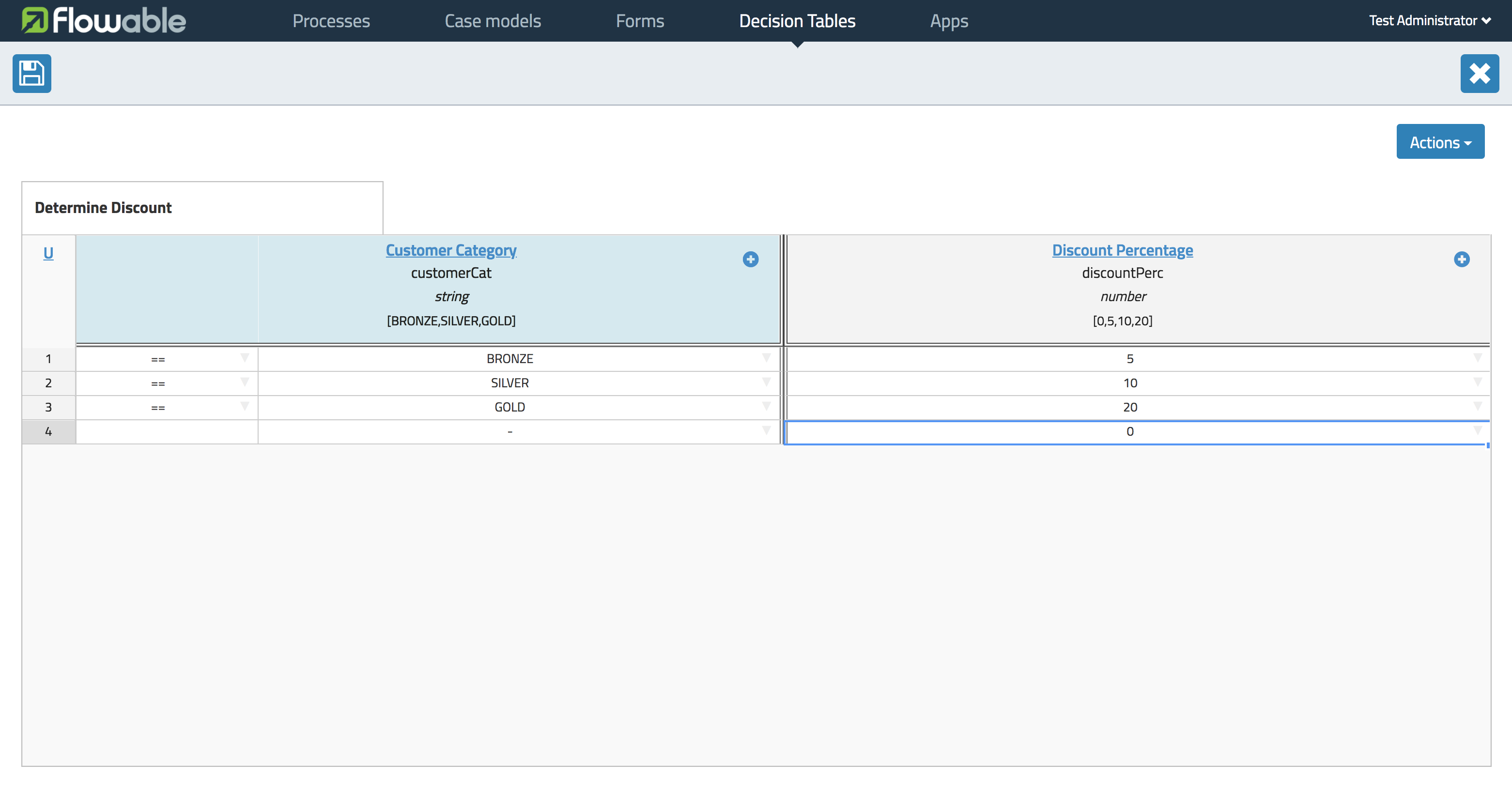

然后我们可以通过添加更多规则（选择 Add Rule）来继续完成决策表。

decision tables 8

在我们的示例中，规则 4 有一个空输入项。空输入项会被引擎求值为 true。这意味着如果其他规则都不成立，规则 4 的结果就是该决策表的输出。在这种情况下，变量 discountPerc 的值将为 0。

decision tables 9

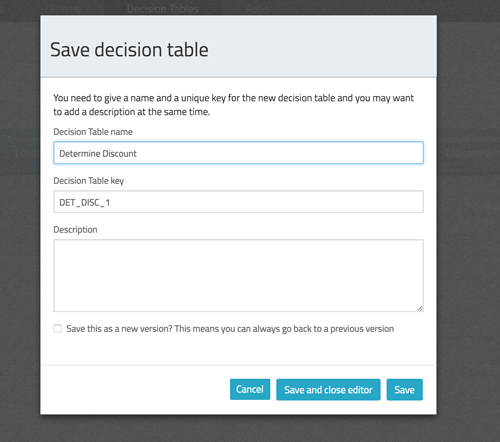

现在可以保存决策表了。提供一个唯一的决策表 key。

在 BPMN2.0 流程中使用

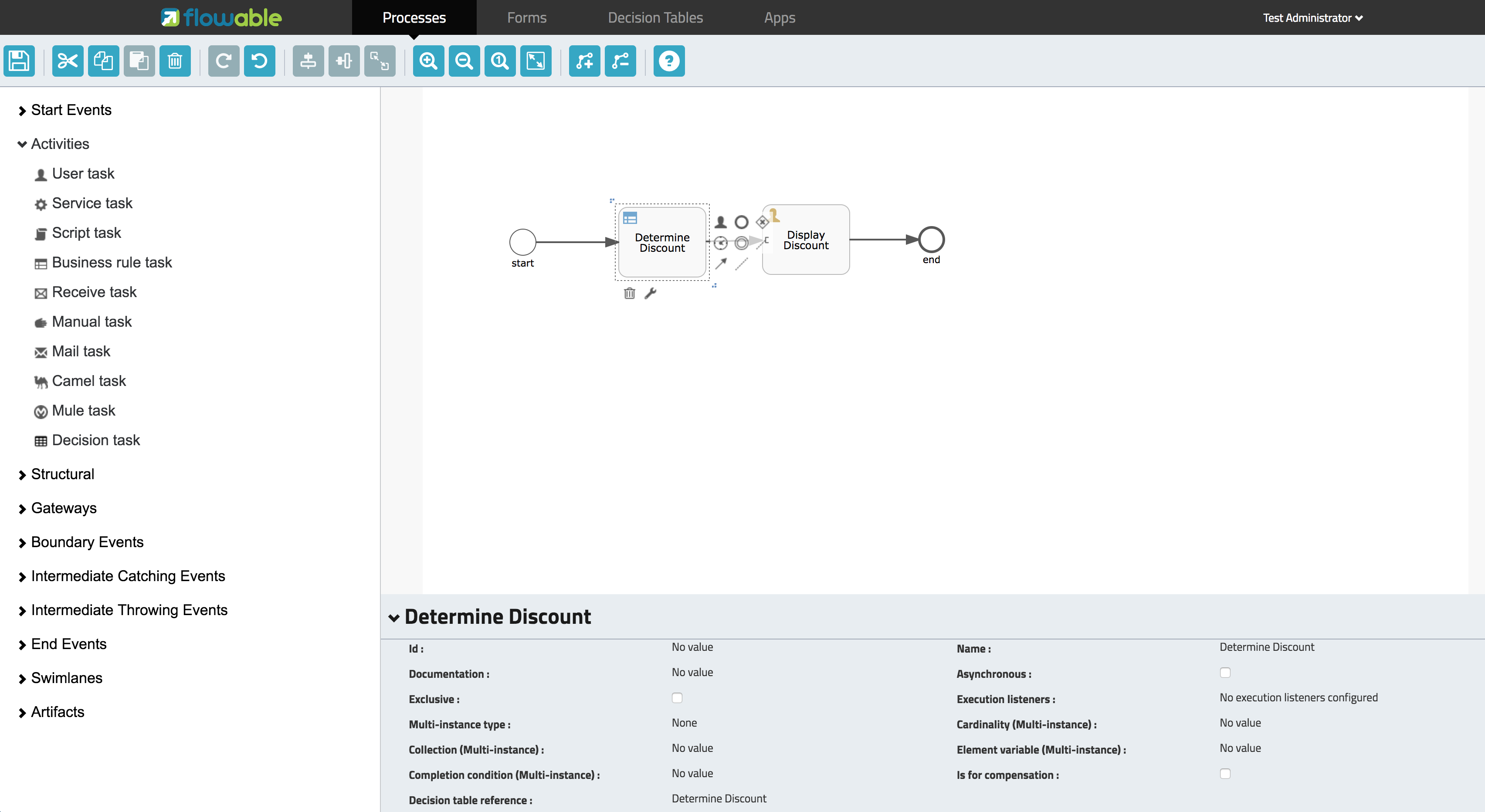

新创建的决策表可以通过包含一个决策任务并选择决策表引用来在 BPMN2.0 流程中使用。

decision tables 10

在上面的流程中，流程有一个启动表单，它将向流程实例（从而向决策表）提供客户类别。
Display Discount 用户任务使用表达式表单字段显示决策表的结果，表达式为 ${discountperc}。

DMN 1.1 XML

上面示例的完整 DMN 1.1 XML。

<definitions xmlns="http://www.omg.org/spec/DMN/20151101" id="definition_78d09dd7-374c-11e8-b5d8-0242ac120005" name="Determine Discount" namespace="http://www.flowable.org/dmn">
  <decision id="DET_DISC_1" name="Determine Discount">
    <decisionTable id="decisionTable_78d09dd7-374c-11e8-b5d8-0242ac120005" hitPolicy="UNIQUE">
      <input label="Customer Category">
        <inputExpression id="inputExpression_1" typeRef="string">
          <text>customerCat</text>
        </inputExpression>
        <inputValues>
          <text>"BRONZE","SILVER","GOLD"</text>
        </inputValues>
      </input>
      <output id="outputExpression_2" label="Discount Percentage" name="discountPerc" typeRef="number">
        <outputValues>
          <text>"0","5","10","20"</text>
        </outputValues>
      </output>
      <rule>
        <inputEntry id="inputEntry_1_1">
          <text><![CDATA[== "BRONZE"]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_1">
          <text><![CDATA[5]]></text>
        </outputEntry>
      </rule>
      <rule>
        <inputEntry id="inputEntry_1_2">
          <text><![CDATA[== "SILVER"]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_2">
          <text><![CDATA[10]]></text>
        </outputEntry>
      </rule>
      <rule>
        <inputEntry id="inputEntry_1_3">
          <text><![CDATA[== "GOLD"]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_3">
          <text><![CDATA[20]]></text>
        </outputEntry>
      </rule>
      <rule>
        <inputEntry id="inputEntry_1_4">
          <text><![CDATA[-]]></text>
        </inputEntry>
        <outputEntry id="outputEntry_2_4">
          <text><![CDATA[0]]></text>
        </outputEntry>
      </rule>
    </decisionTable>
  </decision>
</definitions>

这里需要重点注意的是，Flowable 中使用的决策表 key 就是 DMN XML 中的决策 ID。*
